580KW重油并网伺服交流沟通接触器的并机柜的线路高压电气图设计原理：由笔记本充电气AC220V/DC24V，打造并网伺服交流沟通接触器的掌控器采用效果开关电源DC24V。并网伺服交流沟通接触器的再启动服务器后由KA5交流沟通220V中继电气效果一名再启动服务器走势。重油并网伺服交流沟通接触器的掌控器借助走势抑制回路把并网伺服交流沟通接触器的的工作电流、电压值，频段，钻速等并网伺服交流沟通接触器的的几种主要参数走势反应到掌控器，由掌控器发表指令码。   当重油电站厂机启用后，把电送达电按钮按钮开关柜顶端的主母排。设定器经由系統监控器完成千万标准启用汽油设定，启车设定，经由DC24V接触器元件导出数据信息。电站厂机设定器经由直流的电压探测二次回路，探测到充分考虑负荷按钮按钮开关启用直流的电压，设定器经由KA3接触器元件导出送电数据信息，合上主电按钮按钮开关断路，负荷按钮按钮开关送电后送电指示器灯亮。当设定系統必须要 分闸的当时，经由KA6分闸接触器元件导出分闸数据信息，主电按钮按钮开关负荷按钮按钮开关分闸，负荷按钮按钮开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主启闭柜
顺序号	标题	款型的规格	公司	总数量	制造厂
1	全能式架构高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	来发三相异步电汽轮柴油广西顶博发电机组制造管理器	HGM9510	只	2	众智
3	直流电压电压版块	BAC06A	只	2	众智
4	超小型里边中间继电器广西顶博发电机组制造	HH52P    DC24V	只	8	正泰
5	长安小型期间继电商	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	电磁波灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	地线铜排	TMY-60*6	米	2	国优
13	电绝缘子	圆圈，黑色，M10	只	12	海坦
14	主材		台	2	国优

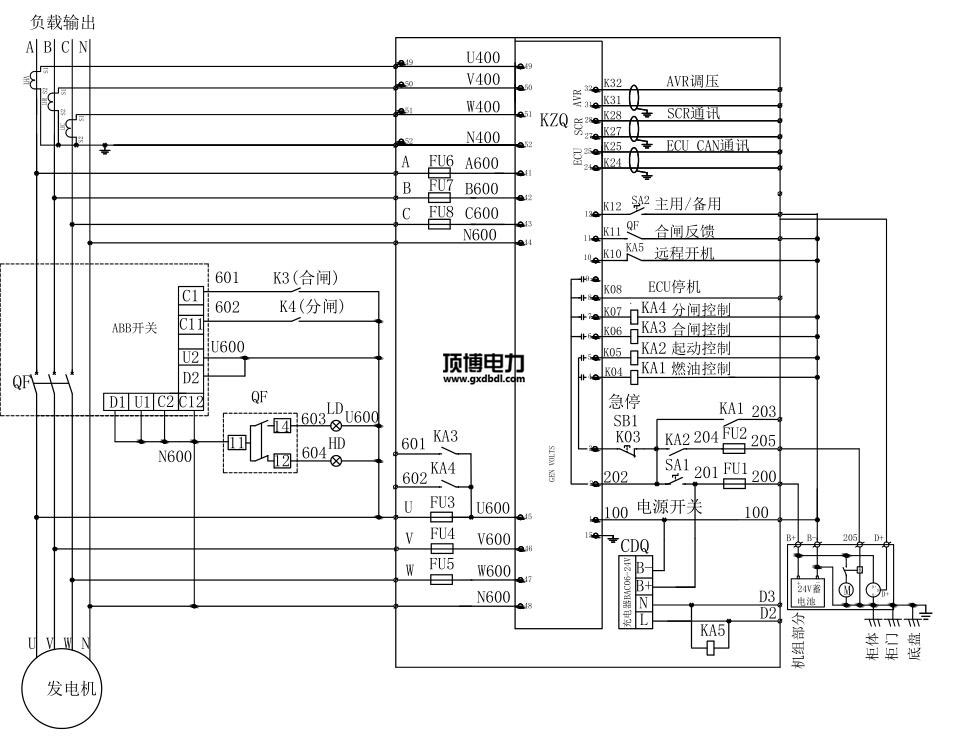

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
