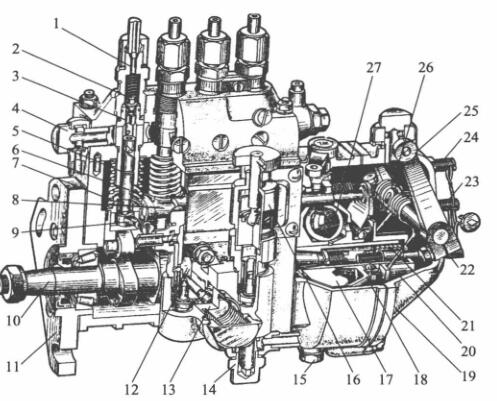

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高压力液压管连接头; 2-有油阀; 3-有油阀门法兰; 4,14-进油螺丝; 5-套简; 6-液压泵; 7-液压泵板板弹簧片; 8-油门连接杆;  9-改善臂; 10-气缸轴; 11-进行固定接盘; 12-石油管道泵偏心距轮; 13-石油管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱动器盘; 18-从动盘; 19-泵壳; 20-滑套; 21-测量板板弹簧片; 22-油修整螺丝; 23-怠速定位螺丝; 24-快速路定位螺丝; 25-可控硅调压器手柄; 26-可控硅调压器板板弹簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体屏幕总成的主要是性能是确认喷油開始时间表的最准性，这对于多缸柴油车机来说，还是确认各缸喷油时间表的相符性。起确认使用的部位零件是压轮上部到調整保护层垫块上正等轴测图的程度H。当喷液压油泵凸轮机构轴蜗轮蜗杆与曲轴蜗轮蜗杆对地点需要时，H越大，柱塞泵关毕进油孔的时间表早一些，喷油開始时间表也早一些。相反、，H越小，喷油開始时间表越推迟。因为要按照的设计和试验检测给出适于的压轮体工作上程度H，以确认喷油開始时间表的最准性。

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-标记内六角螺丝; 5-回油道; 6-回油孔; 7-皮肤油多阀板螺旋弹簧片; 8-皮肤油多阀紧座;  9-皮肤油多阀; 10-皮肤油多阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵板螺旋弹簧片; 16-板螺旋弹簧片座; 17-挺柱体:; 18-保护层垫块; 19-中键

  谈谈多缸机，各分泵的H值应完全相同。变动保护层水泥垫块在喷助力泵出广时均已调好，没法肆意互相交换。保护层水泥垫块是用防腐蚀装修材料原材料齐头并进行热治理 以增强坚硬程度，这样选择中不适合损坏。如长周期选择后损坏较多，可换面选择。

  喷真空泵泵体分左右两2个分，喷真空泵上体使用装有轴向轴向注塞泵泵泵偶件及油多阀偶件，下身使用装有凸轮机构轴、滑动体和输真空泵等。泵体前侧中部地区打有检视窗孔，以便于观察和懂得调整提供的用油量。下端有检视发动机油面的检视孔。喷真空泵上体含有一部油道，与各轴向轴向注塞泵泵泵套筒外边的环行油槽互通。环行油槽则与轴向轴向注塞泵泵泵套筒上的进、回油孔互通。由输真空泵供来的血压低压高油实现进进气软管线金属接头进人油道中。油道中的重油阻力由装在回进气软管线金属接头内的回油阀掌控，一规范要求控制在5～10kPa比率内。油压机机过低，在轴向轴向注塞泵泵泵下行速度时，重油不在短时间实现进油孔进人轴向轴向注塞泵泵泵上端油腔。当用油量过重而使油压机机增高时，一部分的重油会顶开回油阀流通量重油细滤器中。
